Obsah balení

V balení je stavebnice RC modelu větroněArcus E PNP, vícejazyčný manuál v angličtině, němčině, francouzštině a návod v češtině.

Charakteristika

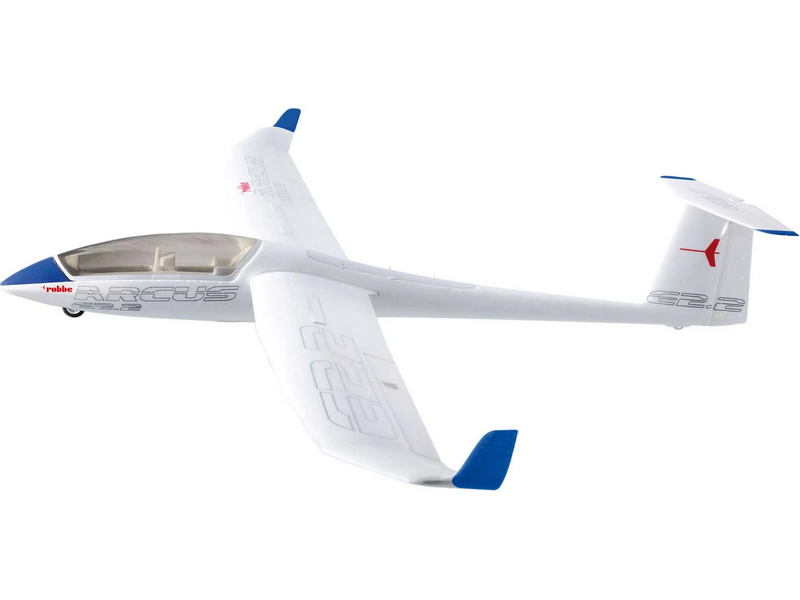

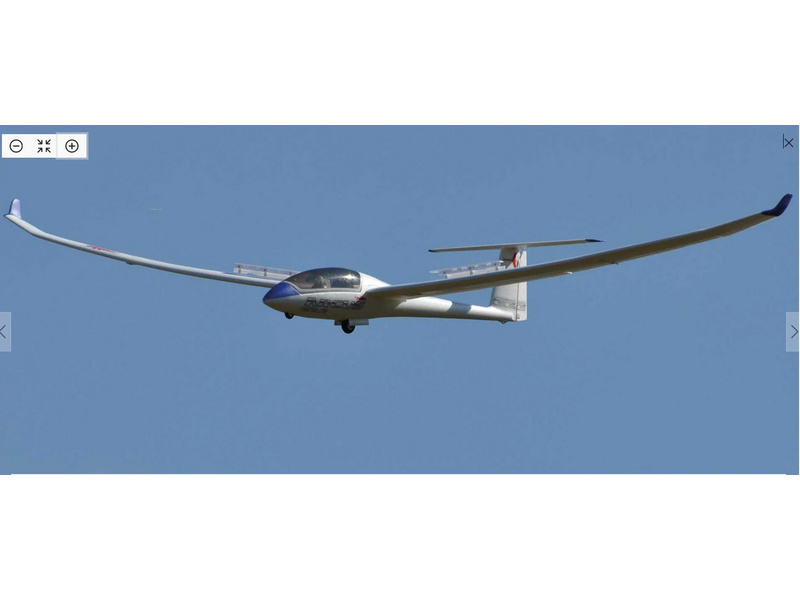

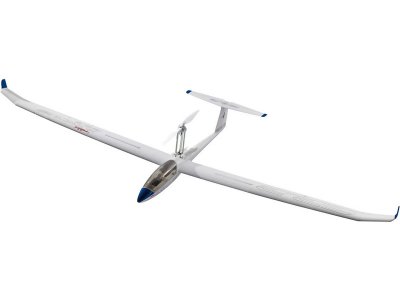

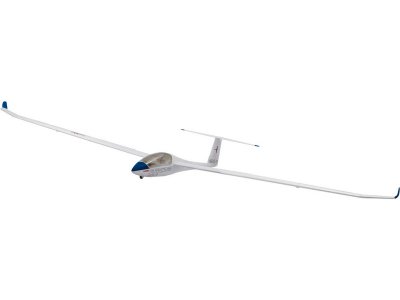

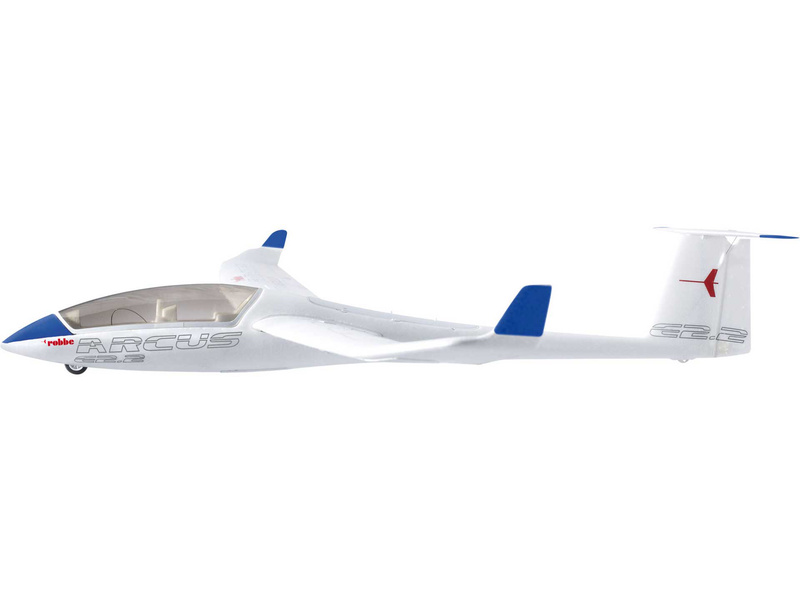

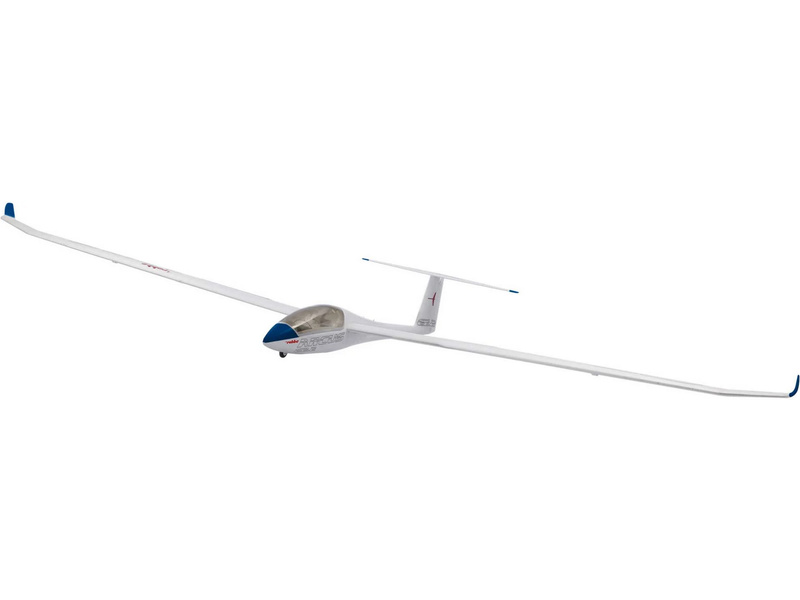

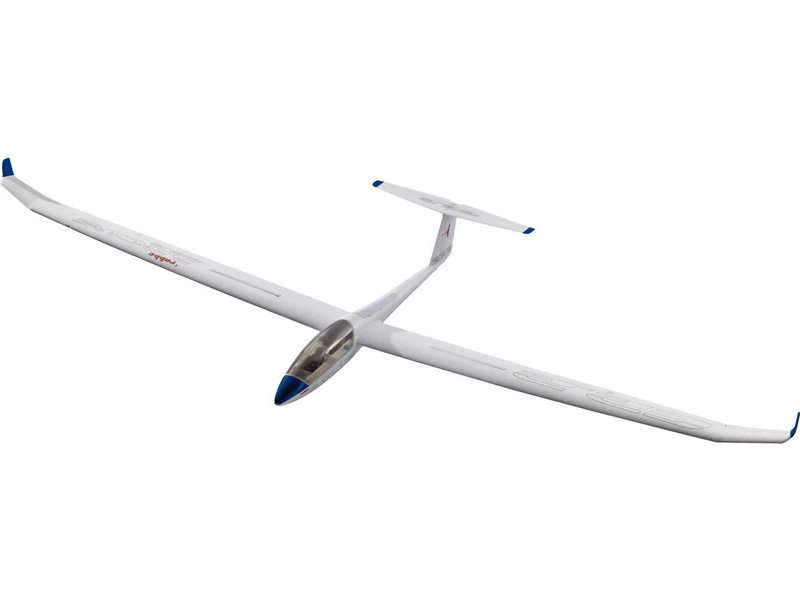

RC model větroně Arcus E o rozpětí 2,24m PNP má super vybavení, zasouvací motor, zatahovací podvozek a brzdící štíty! Zároveň si však zachovává výhodu robustního materiálu EPO, ze kterého je model vyroben. Nainstalován je motor, regulátor, řídící jednotka a 8 ks serv. Bez RC soupravy. K pohonu je doporučena baterie LiPol 11.1 V 1300mAh (není součástí balení).

Stavebnice modelu obsahuje trup s nainstalovanými komponenty elektroniky a pohonu, křídlo s kompletní instalací servy a brzdícími štíty, výškovku a spojku křídla. Montáž je velmi jednoduchá, výškovka se připojí k táhlu a šroubem se připevní ke směrovce. Poloviny křídla se spojkou se nasunou do výřezu v trupu, kabely serv se protáhnou do prostoru kabiny a křídlo se zajistí proti vysunutí. Do modelu si dejte vlastní přijímač, k ovládání modelu je nutná RC souprava s alespoň 6 kanály. Pokud chcete samostatně ovládat vysouvání motoru, je nutný 7. kanál. Standardně se ovládá plyn a vysouvání motoru pouze plynovou pákou prostřednictvím řídící jednotky (mix). Podvozek je na 5. kanálu a brzdící štítyy jsou ovládány 6. kanálem.

Model má ovládány směrovku, výškovku, křidélka, motor, zatahovací podvozek a brzdící štíty. Díky pomocnému motoru můžete létat mnohem déle, než s nemotorovými modely. Létat můžete v termice, ve svahovém proudění nebo jen tak pro radost. Model je skladný a příprava k letu zabere krátkou chvíli.

Vlastnosti větroně Arcus E

• RC model větroně Arcus E z EPO
• Automatické zasouvání pomocného motoru s vrtulí
• Ocasní plochy v uspořádání T
• Řídící jednotka pro sklápění motoru
• Zatahovací podvozkové kolo s kryty
• Funkční brzdící štíty pro zkrácení přistání

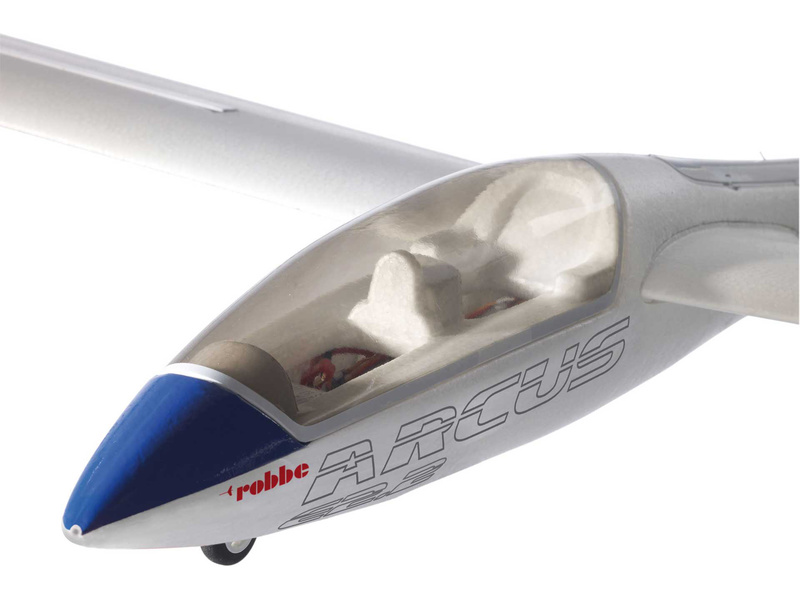

• Průhledná kabina s kokpitem
• Křídlo s uhlíkovými výztuhami
• Winglety na koncích křídla
• Střídavý motor, 20A regulátor E-COLINE
• 8 ks serv E-COLINE 9/25g
• Vícejazyčný, ilustrovaný montážní návod

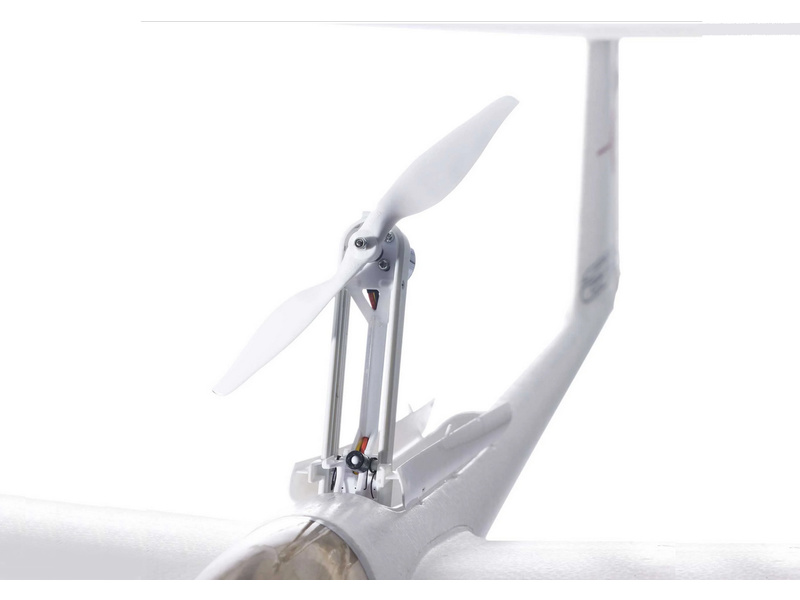

Zasouvání motoru

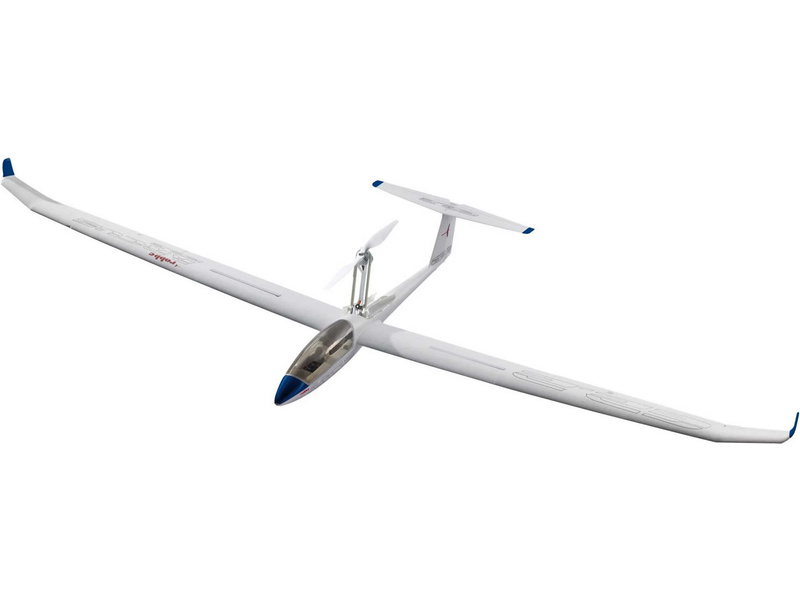

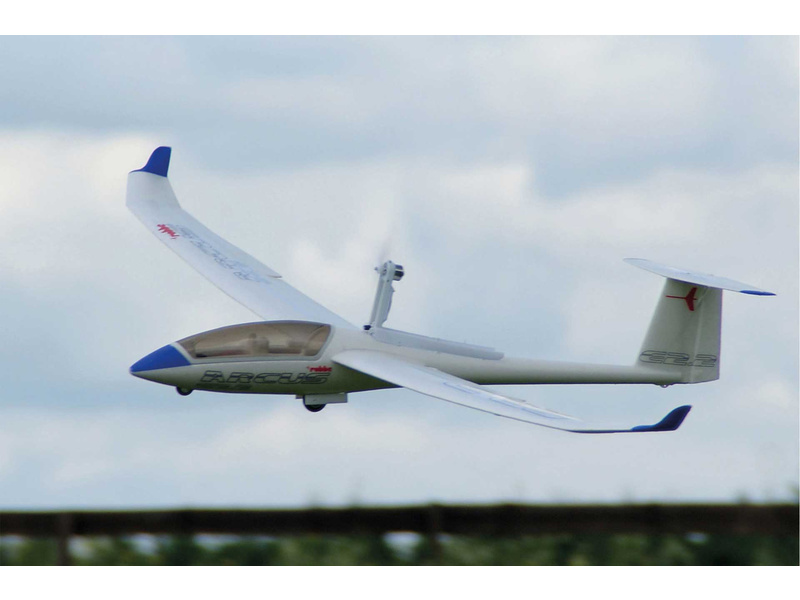

Pomocný motor na hřbetu trupu se dokáže zasunout do prostoru trupu a uzavře se kryty. Díky tomu získáte pro létání v termice aerodynamicky čistý větroň, který díky menšímu odporu vzduchu vydrží v klouzavém letu létat déle. V případě potřeby můžete kdykoli motor vysunout a znovu vystoupat do výšky.

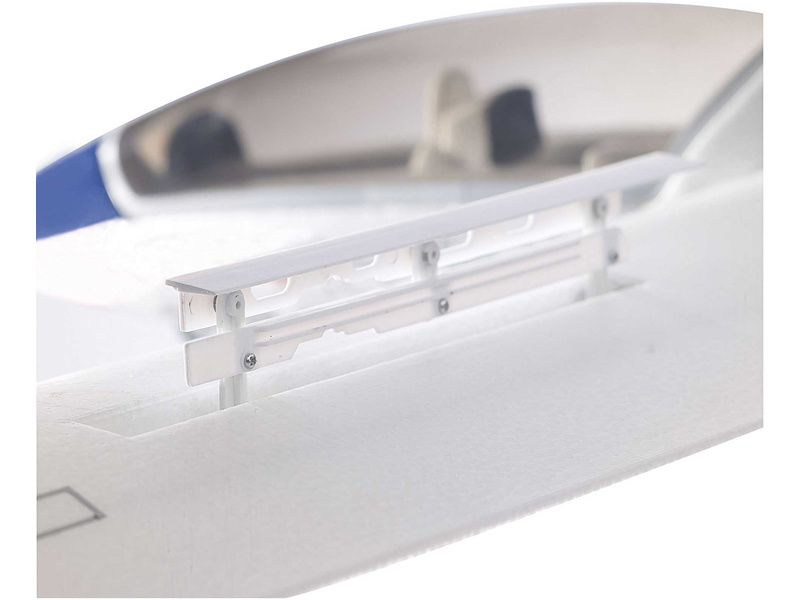

Brzdící štíty

Nebývá běžné aby byl dvoumetrový větroň vybaven brzdami, Arcus E je jimi vybaven a má proto skvělého pomocníky při přistání. U větroňů je obvykle potřeba pečlivě provádět rozpočet na přistání aby model nepřelétl letiště, to ale s Arcusem není problém, přiletíte k letišti, vysunete brzdy a prostě přistanete.

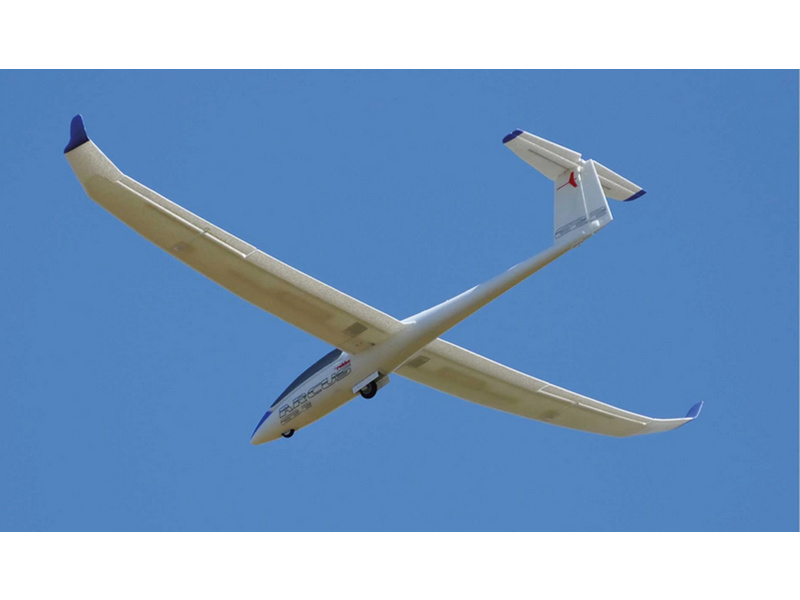

Zatahovací podvozek

Podvozek se skládá z příďového pomocného pevného kolečka a hlavního zatahovacího kola. Ovládá se samostatným kanálem a po uzavření do trupu je kolo zakryto dvoudílnými dvířky.

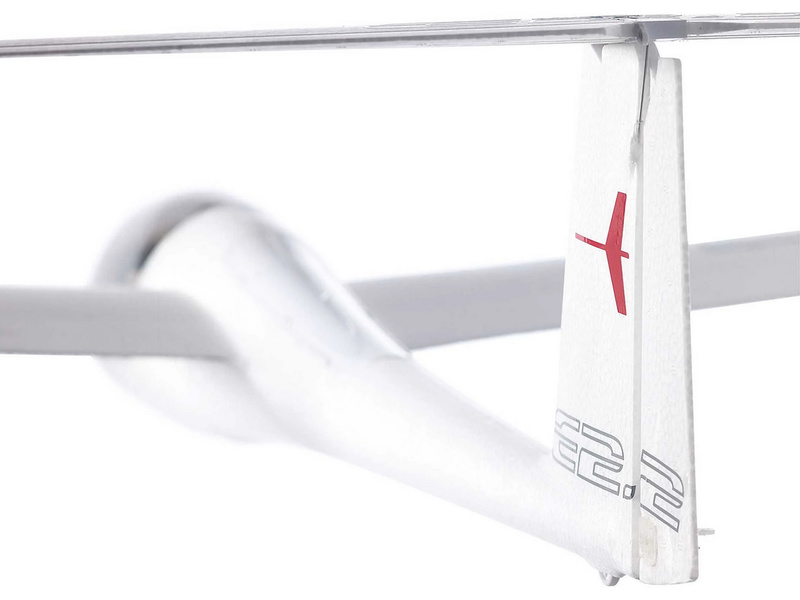

Montáž výškovky

Při sestavení modelu nasunete táhlo na páku výškového kormidla a celou výškovku připevníte šroubem na dosedací plochu na vrcholu směrovky.

Doporučujeme koupit

Doporučujeme dokoupit 6+ kanálovou RC soupravu, LiPol baterii 1300mAh 3S a nabíječ.

Doporučené akumulátory

Pro napájení modelu doporučujeme pohonný LiPol akumulátor se 3 články (11.1 V).

• Pro nízkou hmotnost Spektrum Smart LiPo 11.1V 1300mAh 30C IC3 s konektorem IC3 s technologií Smart a konektore mbalancéru.
• Pro ekonomické létání Spektrum Smart G2 LiPo 11.1V 2200mAh 30C IC3 s konektorem IC3 s technologií Smart

Akumulátory Spektrum s technologií Smart v současné době představují nejmodernější a nejbezpečnější způsob údržby a nabíjení akumulátorů. Výhody technologie Spektrum Smart naleznete zde.

Doporučené vysílače Spektrum

Pro spárování modelu verze BNF doporučujeme moderní programovatelné vysílače SPEKTRUM:

• 6-kanálový vysílač řady DX Spektrum DX6e DSMX s telemetrií, 250 modelů v paměti.
• 6-kanálový vysílač řady NX Spektrum NX6 DSMX s nejnovějšími trendy, kompatibilitou Smart Technologie, portem USB a možností připojení WiFi .
• 8-kanálový vysílač řady NX Spektrum NX8 DSMX s nejnovějšími trendy, kompatibilitou Smart Technologie, portem USB a možností připojení WiFi .

Doporučené nabíječe pro konvenční LiPol i Smart akumulátory

Pokud se rozhodnete v RC modelech letadel, či vrtulníků používat moderní Smart LiPo akumulátory, nebo nabíjet vaše akumulátory od jiných výrobců, pak doporučujeme tyto nabíječe:

• Síťový nabíječ Spektrum S155 s jedním výstupem 1x 55W.
• Síťový nabíječ Spektrum S1100 s jedním výstupem 1x 100W.
• Síťový nabíječ Spektrum S2100 s jedním výstupem 2x 100W.
• Síťový nabíječ Spektrum S2200 se dvěma výstupy 2x 200W.

Příslušenství pro běžný provoz

Pro běžný provoz létajících RC modelů potřebujete vhodná lepidla, sadu nářadí a obal na skladování LiPol baterií. Z našeho sortimentu doporučujeme kvalitní sadu imbus šroubováků 1.5/2.0/2.5/3.0mm a Modelcraft křížové šroubováky (sada 6ks). Pro montáž se jistě bude hodit Modelcraft mini kleště v pouzdru (sada) a na řezání Modelcraft řezací nůž s podložkou A6.

Pro rychlou opravu modelů letadel z doporučujeme rychle vytvrzující 4-minutové lepidlo Epoxy. Z naší nabídky doporučujeme Speed Epoxy 4 min. 71g

Ochranné obaly na akumulátory

Ochranné obaly jsou určeny k omezení rizika spojeného s přepravou a nabíjením akumulátorů. LiPo akumulátory dokáží, při zachování malých rozměrů a nízké hmotnosti, poskytnout vysoké vybíjecí proudy a disponují velkou kapacitou. LiPo akumulátor je náchylný především na mechanické poškození a proto je potřeba jej důkladně chránit.

Specifikace

Manuály

• Arcus E 2.24m PNP
  https://www.astramodel.cz/manualy/T/TA-2568_Man_DE.pdf

Videa

• Arcus E 2.24m PNP
