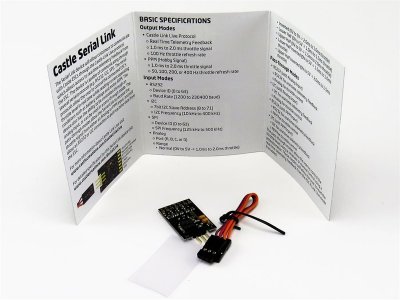

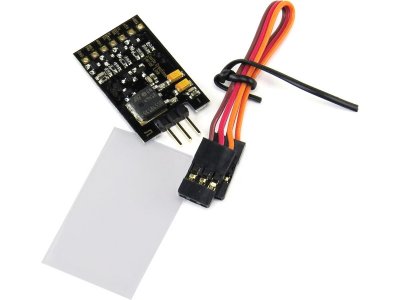

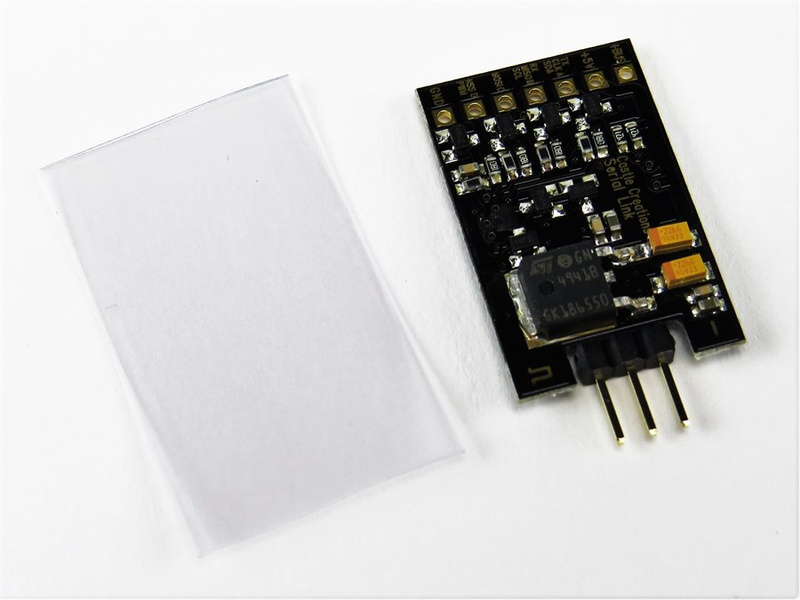

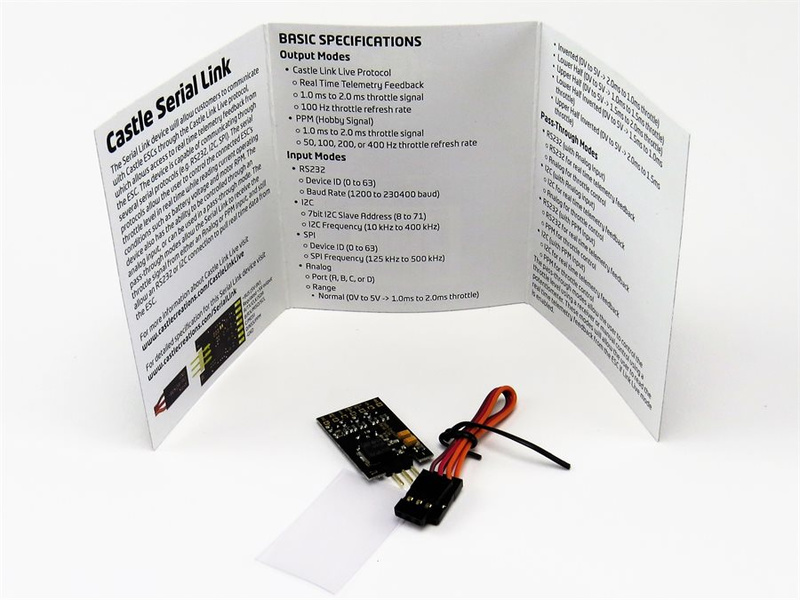

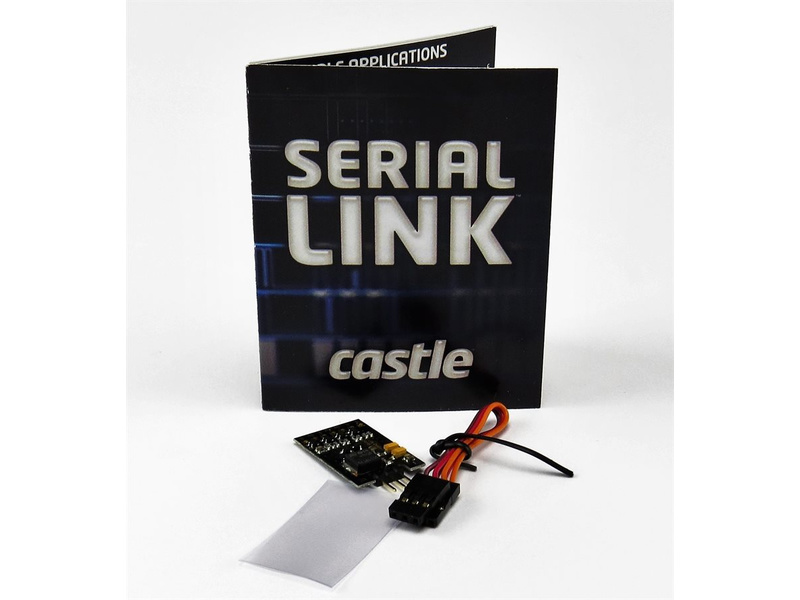

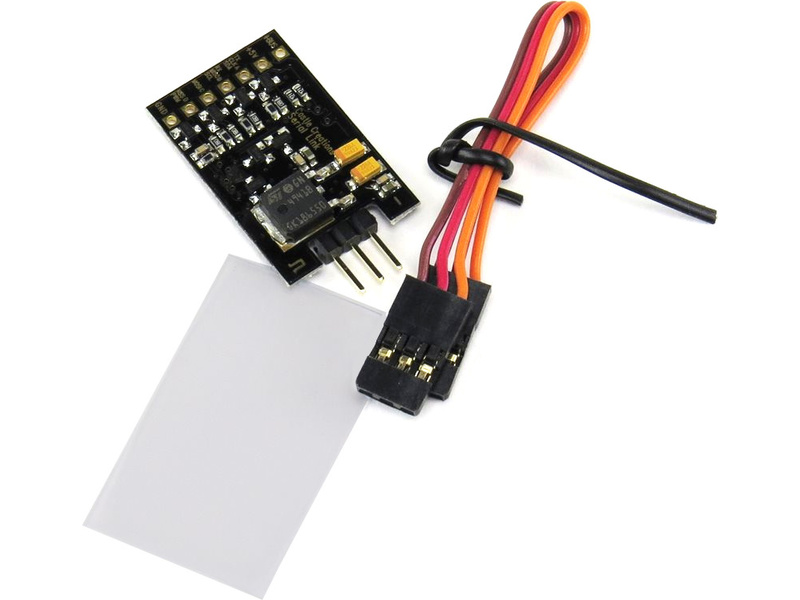

Charakteristika

Zařízení Serial Link vám umožní komunikovat s Castle regulátorem prostřednictvím protokolu Castle Link Live. K adaptéru je možno připojit zařízení s protokoly TTL Serial, I2C, SPI. Možnost zapojení: Vstup, Výstup, Průchozí režim. Nastavení přes Castle Link programátor.

Dostupné komunikační specifikace pro Casle Serial Link

• Output mód
  • Protokol Castle Link Live
    • Záznam telemetrie v reálném čase
    • Signál plynu 1.0 ms to 2.0 ms
    • Obnovovací frekvence plynu 100 Hz
  • PPM
    • Signál plynu 1.0 ms to 2.0 ms
    • Obnovovací frekvence plynu 50, 100, 200, 400 Hz
• Input mód
  • TTL Serial
    • Zařízení ID (0 až 63)
    • Baud rozsah (1200 až 230400 baud)
  • I2C
    • 7-bitový I2C Slave Address (8 až 71)
    • I2C frekvence (10 kHz až 400 kHz)
  • SPI
    • Zařízení ID (0 až 63)
    • SPI frekvence (125 kHz až 500 kHz)
  • Analog
    • Port (A, B, C, D)
    • Rozsah
      • Normal (0V až 5V -> 1.0ms až 2.0ms plyn)
      • Inverted (0V až 5V -> 2.0ms až 1.0ms plyn)
      • Lower Half (0V až 5V -> 1.0ms až 1.5ms plyn)
      • Upper Half (0V až 5V -> 1.5ms až 2.0ms plyn)
      • Lower Half Inverted (0V až 5V -> 1.5ms až 1.0ms plyn)
      • Upper Half Inverted (0V až 5V -> 2.0ms až 1.5ms plyn)
• Pass-Through mód
  • TTL Serial (s analogovým vstupem)
    • TTL Serial pro záznam telemetrie v reálném čase
    • Analog pro řízení plynu
  • I2C (s analogovým vstupem)
    • I2C Serial pro záznam telemetrie v reálném čase
    • Analog pro řízení plynu
  • TTL Serial (s PPM vstupem)
    • TTL Serial pro záznam telemetrie v reálném čase
    • PPM pro řízení plynu
  • I2C (s PPM vstupem)
    • I2C pro záznam telemetrie v reálném čase
    • PPM pro řízení plynu

Manuály

• Castle adaptér Serial link
  https://www.astramodel.cz/manualy/C/castle_serial_link_v1_5.pdf
