Obsah balení

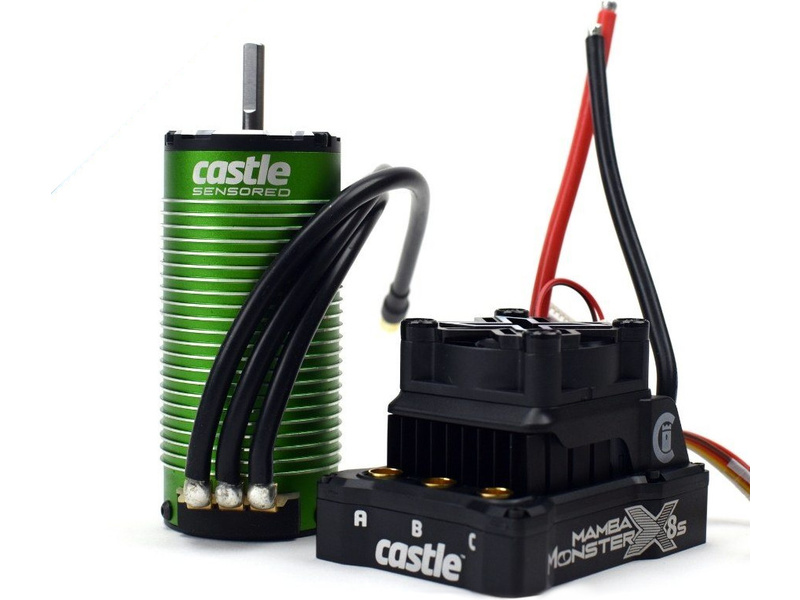

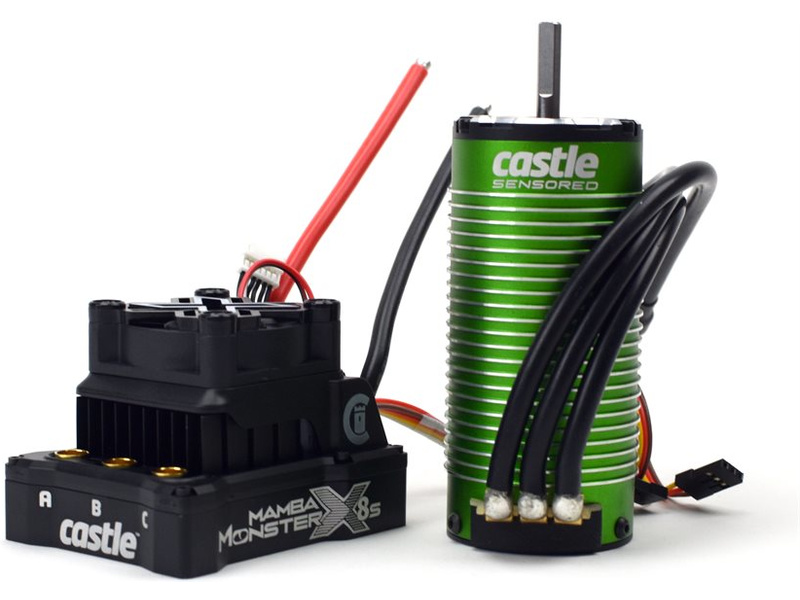

Balení obsahuje Castle motor 1520 1650ot/V senzored, regulátor Mamba Monster X 8S, senzorový kabel, návod CZ a manuál EN.

Charakteristika

Výkonné combo - regulátor Mamba Monster X 8S se senzorovým střídavým motorem 1520 1650ot/V, je vhodné pro pohon RC modelů aut v měřítku 1:6 - 1:8 do hmotnosti 8 kg. Díky senzorové střídavému motoru a nejmodernější elektronice regulátoru, získáte vysoký výkon, akceleraci a plynulý chod i v nízkých otáčkách. Regulátor má velmi výkonný obvod BEC a je možno s ním napájet i výkonná serva s vysokým momentem. Combo můžete napájet akumulátorem 3S-8S LiPo (max. 33,6V). Použitá technologie CRYO-DRIVE zvyšuje účinnost a snižuje teplotu elektroniky, čímž je combo vhodné i pro náročné uživatele.

Doporučené použití

Kombo je vhodné pro napájení modelů jako jsou například: Losi LST2-E™; Arrma™: Limitless™, Typhon™ 6s, Kraton 6s™, Kraton EXB™, Infraction™ Felony™ 6s, Notorious 6s™, Talion™ 6s; Kyosho Inferno™, Traxxas: E-Maxx™, E-Revo™, UDR™, Summit™; Redcat Shredder™. Doporučení je na základě váhy a výkonu, pro montáž do modelů bude možná nutné upravit lože motoru.

Konstrukce

Elektronika regulátoru je usazena do robustního těla a zalita voděodolným epoxidem. Tento systém minimalizuje riziko vniknutí vody k elektronice a podporuje efektivní přenos tepla. Upravené žebrování chladiče maximalizuje proudění vzduchu od 40 mm ventilátoru. Ventilátor není voděodolný a při použití v mokrém prostředí je možné jej demontovat. Regulátor je dále vybaven zlacenými konektory pro zapojení motoru, LED indikací a vypínačem s pryžovou krytkou (proti vnikání nečistot). Vstupní kabely napájení jsou pocínované, záleží na Vás jaký konektor máte v modelu.

Technologie Cryo-Drive

Největší ztráty vnikají během sepínání a vypínání výkonových tranzistorů. Společnost Castle Creations vyvinula zcela nový sotware, který snižuje četnost spínání výkonových tranzistorů. Výsledkem je radikální snížení tepelných ztrát jak v regulátoru, tak i samotném motoru, zvýšení účinnosti a v konečném důsledku prodloužení jízdní doby.

Technologie SmartSense

Režim SmartSense™ využívá ke spuštění motoru senzory motoru a zajišťuje plynulý rozběh, vynikající točivý moment a ovladatelnost při nízkých otáčkách. Jakmile se motor roztočí, přejde plynule do efektivního režimu bez senzoru. Tím se modelu dodá více energie namísto toho, abyste plýtvali odvedeným teplem a energií.

Nastavení za jízdy "on-the-fly"

Zapojením kabelu AUX do volného kanálu v přijímači, můžete během jízdy ovládat jednu z vybraných funkcí. Konkrétní funkci je nutno zvolit přes programové nastavení Castle Link. Přiřaditelné funkce jsou:

• Omezení výkonu plynu - můžete omezit max. výkon motoru. Ideální volba pro případy, kdy RC auto řídí děti nebo méně zkušení jezdci.
• Omezení výkonu zpátečky - můžete omezit maximální výkon zpátečky.
• Omezení výkonu brzdy - pomocí vysílače můžete omezit maximální výkon brzdy - ideální volba pro závody s Crawlery
• Síla brzdy v neutrálu - pomocí vysílače můžete omezit sílu brzdy v neutrálu - ideální volba pro Crawlery
• Vypnuti/zapnutí zpátečky
• Omezení maximálního momentu motoru - pokud potřebujete zamezit prokluzu kol, můžete kdykoliv během závodu snížit maximální moment, který motor poskytuje. Získejte výhodu před vašimi konkurenty!
• Rock Race / Crawler mód

Možnosti programování

Regulátor Mamba Monster X 8S je možné nastavovat přes vysílač (základní nastavení), Castle Link USB adaptér, Castle field Link nebo B-Link Bluetooth.

Přes vysílač lze nastavit pouze základní parametry. Přes Castle Link USB adaptér, či Castle field Link, lze provádět kompletní nastavení. Před připojením Castle Link USB je nutné odpojit AUX konektor.

LOG z jízdy a zvuková signalizace

Regulátor umožňuje zaznamenávat naměřená data. Po skončení závodu nebo při testovacích jízdách si můžete tyto údaje zobrazit na počítači a vyhodnotit. Regulátor podporuje také zvukovou signalizaci. Pomocí zvukových signálů snadno poznáte co se s regulátorem děje.

Telemetrie pro vysílače

Připojením telemetrického adaptéru Telemetry Link Spektrum XBUS (prodává se samostatně) získáte kompletní telemetrii regulátoru, kterou si můžete zobrazit na vysílačích Spektrum. Stejnou funkci získáte pro vysílače Futaba pořízením adaptéru Telemetry Link Futaba S.BUS2. Funkci je nutno povolit přes program Castle Link.

Vlastnosti regulátoru

• Napájení 2S-8S LiPo (max. 33,6 V)
• Podporované motory: střídavé bezsenzorové i senzorové, stejnosměrné
• Výkonný integrovaný BEC 5,25 V - 8,0 V (špičkově 8A), továrně 5,5V
• Technologie CRYO-DRIVE ™
• Robustní hliníkové tělo
• Prémiový chladič s eliptickými žebry pro lepší proudění vzduchu a lepší odvod tepla
• Řízený ventilátor 40 mm
• Kompatibilní s S.BUS2 Telemetry Link a vysílači Futaba T4PX a T7PX
• Voděodolná konstrukce
• Možnost zaznamenávání datového logu
• Nastavení „on-the-fly“ - Nastavení za jízdy přes AUX
• Zvuková upozornění pro snadnou diagnostiku
• Nastavení přes vysílač
• Nastavení a aktualizace přes Castle Link USB, či Castle Field Link (programovací karta)

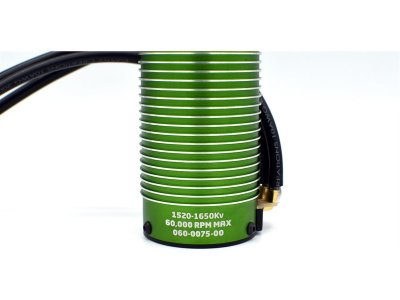

Konstrukce střídavých motorů Castle

Výhodou střídavý motorů Castle je zejména vysoká účinnost a při použití senzorového regulátoru jemný chod již od nulových otáček. Senzorové motory lze tedy doporučit pro rychlé i pomalu jedoucí modely, jako jsou např. crawlery, či expediční RC modely aut.

Stator (pevná vnější část motoru) je složen ze vzájemně izolovaných železných plechů tloušťky. Vinutí statoru je impregnováno proti působení vlhkost a je vymezeno speciální zalévací hmotou. Vývody vinutí je tvořeno masivními pásky.

Rotor (otočná vnitřní část motoru) je vytvořen z kalené ocelové hřídele, ve které jsou vlepeny neodymové magnety. Pro zvýšení pevnosti je rotor opředen kevlarovou tkaninou a dvousložkovým lepidlem. Pro měření polohy rotoru se používá další sada 4 magnetů. Rotor je mezi ložisky vymezen listovou pružinou ve tvaru kroužku.

V hliníkových čelech jsou jakostní kuličková ložiska, v zadním čele jsou připevněny Hallovy senzory snímající polohu rotoru a teplotní čidlo pro měření vnitřní teploty motoru.

Vlastnosti motoru

• Napájení 3S-8S LiPo
• Otáčky 1650Kv (max. 60 000RPM)
• Tvrzená hřídel 5 mm
• Konektory 6,5 mm (kolík)
• Rozměry ø41.6 x 88.8 mm
• Hmotnost 508 g

Specifikace

Manuály

• Castle motor 1520 1650ot/V senzored, reg. Mamba Monster X 8S
  https://www.astramodel.cz/manualy/M/Mamba Monster X 8s QSG.pdf
• Castle motor 1520 1650ot/V senzored, reg. Mamba Monster X 8S
  https://www.astramodel.cz/manualy/X/X_Series_Drivers_Ed_Guide_095-0290-00.pdf
• Castle motor 1520 1650ot/V senzored, reg. Mamba Monster X 8S
  https://www.astramodel.cz/manualy/6/6140-030-0363 Sensored Motor Quick Start Guide.pdf
