Obsah balení

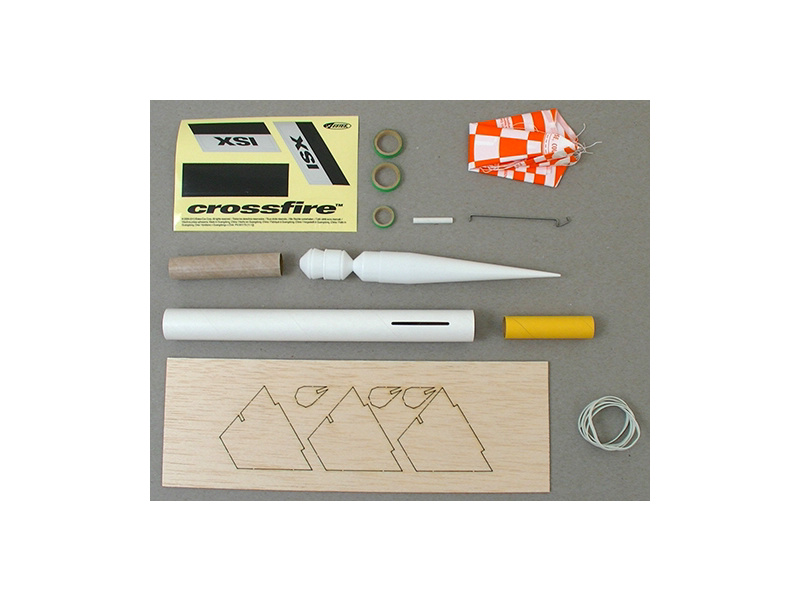

Balení obsahuje: tubus, špici, padák, držák motoru, stabilizátory, samolepky, návod CZ, manuál EN.

Charakteristika

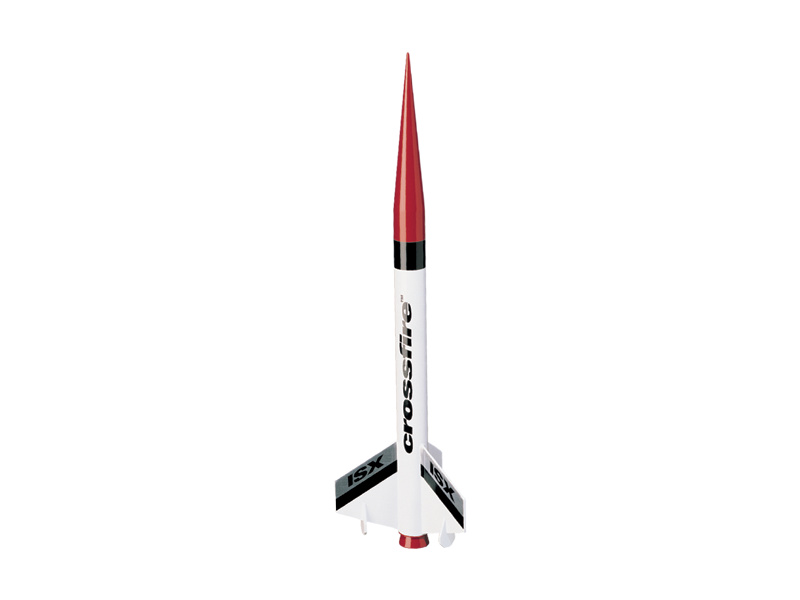

Model rakety Estes Crossfire ISX je na raketové motory řady A - C. Spolehlivá raketa pro mírně pokročilé Crossfire ISX létá do výšky 350 m, návrat 30 cm padákem.

Náročnost stavby rakety

Modely raket stavební náročnosti 2 vyžadují barvení, lepení a broušení. Model má stabilizátory z laserem řezaného dřeva, plastový nebo balsový nosní kužel, potisky a tělo, které je připraveno k sestavení. Ke stavbě jsou potřebné základní modelářské zkušenosti. Stavbou strávíte přibližně jeden den.

Sestavený model je nutné nabarvit - doporučujeme použít akrylové barvy ve spreji. Barvy ve spreji můžete zakoupit u nás nebo v prodejnách s barvami a laky. Informace ke stavbě a odpálení najdete v článku Jak provozovat modely raket.

Modely raket

Fáze letu

1. Zapálení motoru - palníkem je zapálena pohonná směs v motoru. Požadovaný směr letu zajistí vodící tyč odpalovací rampy, na které je nasunuta raketa.
2. Tah a akcelerace - raketa je poháněna reaktivní silou raketového motoru.
3. Dohoření pohonné směsi - jakmile pohonná směs vyhoří, začíná hořet zpožďovací směs, která produkuje velké množství kouře. Ten slouží ke sledovaní letu rakety. Rychle se pohybující raketa nyní začíná zpomalovat.
4. Vrchol letu a výmet - po dohoření zpožďovací směsi dochází k zapálení výmetové směsi, která aktivuje návratový systém rakety.
5. Návratový systém - je realizován nejčastěji pomocí padáku, stužky, nebo tzv. heli-blade.
6. Poslední fází je dopadnutí rakety na zem.

Doporučujeme koupit

Pro odpálení a let rakety je potřeba dokoupit:

• motory s palníky,
• ucpávku výmetu (slouží k ochraně padáku),
• odpalovací rampu,
• a odpalovací zařízení pro motory s elektrickými palníky.

Raketové motory

Palníky a ucpávky motorů jsou součástí balení motorů, pokud není uvedeno jinak. Motory Estes jsou opatřeny elektrickými palníky, určené k zažehnutí elektrickým proudem přes odpalovací zařízení. Model je možno osadit motory Klima, také s elektrickými palníky nebo s klasickými zápalnicemi. Více informací o raketových motorech naleznete v přehledu raketových motorů.

Odpálení pomocí odpalovacího zařízení (motory elektrickými palníky) je bezstarostné a bezpečné - stojíte pár metrů od rakety.

Doporučené motory pro tuto raketu: A8-3(První let), B4-4, B6-4, C6-5, C6-7.

Ucpávka výmetu

Vatová ucpávka výmetu je vyrobena z nehořlavé tkaniny, jejím účelem je zabránit poškození (propálení) padáku od výmetu motoru.

Odpalovací rampa a odpalovací zařízení

Nářadí pro sestavení

Pro sestavení modelu budete potřebovat: nůžky, tužku, brusný papír, brusný blok, modelářský nůž, lepidlo univerzální, lepidlo na plasty a akrylové barvy pro případné barvení. Pro pohodlné řezaní a ochranu stolu při sestavení doporučujeme pracovní podložku.

Měření výšky letu

Dosaženou výšku letu rakety můžete změřit pomocí digitálního výškoměru, který se vloží do rakety. Pro měření výšky ze země můžete využít sextant.

Specifikace

Manuály

• Estes Crossfire ISX Kit
  https://www.astramodel.cz/manualy/R/RD-ES7220.pdf
