Obsah balení

Balení obsahuje: 2 tubusy (na sestavení plné velikosti), plastovou špici, stabilizátory, držák motoru, padák, obtisky, návod CZ, manuál EN, DE, FR, IT, SP.

Charakteristika

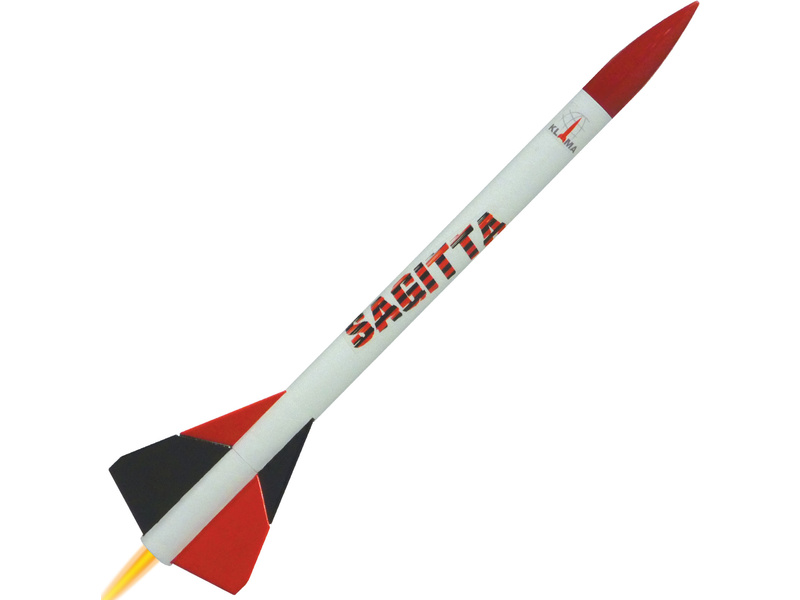

Model rakety Klima Sagitta je na raketové motory řady A - D. Sagitta je dvoustupňový model, po vyhoření paliva jednoho stupně, se zažehne druhý motor, který vynese raketu ještě výše. Sagitta je latinsky šíp a stejná je i raketa, která létá až 540 m vysoko. Díky tvaru stabilizátorů je Sagitta v letu stabilní. Přistání je pomocí dodávaného padáku.

Náročnost stavby rakety

Modely raket stavební obtížnosti 1 vyžadují trochu barvení, popřípadě lepení a broušení. Modely májí díly z laserově řezaného dřeva, nebo plastových výlisků, plastový nebo balsový kužel a vysoce kvalitní obtisky. Složení modelu je snadné díky obrázkovým instrukcím krok po kroku. Stavbou tohoto modelu rakety strávíte přibližně jedno odpoledne.

Informace ke stavbě a odpálení najdete v článku Jak provozovat modely raket.

Modely raket

Fáze letu

1. Zapálení motoru - palníkem je zapálena pohonná směs v motoru. Požadovaný směr letu zajistí vodící tyč odpalovací rampy, na které je nasunuta raketa.
2. Tah a akcelerace - raketa je poháněna reaktivní silou raketového motoru.
3. Dohoření pohonné směsi - jakmile pohonná směs vyhoří, začíná hořet zpožďovací směs, která produkuje velké množství kouře. Ten slouží ke sledovaní letu rakety. Rychle se pohybující raketa nyní začíná zpomalovat.
4. Vrchol letu a výmet - po dohoření zpožďovací směsi dochází k zapálení výmetové směsi, která aktivuje návratový systém rakety.
5. Návratový systém - je realizován nejčastěji pomocí padáku, stužky, nebo tzv. heli-blade.

Doporučujeme koupit

Pro odpálení a let rakety je potřeba dokoupit:

• motory s palníky,
• ucpávku výmetu (slouží k ochraně padáku),
• odpalovací rampu,
• a odpalovací zařízení pro motory s elektrickými palníky.

Raketové motory

Palníky a ucpávky motorů jsou součástí balení motorů, pokud není uvedeno jinak. Motory Estes jsou opatřeny elektrickými palníky, určené k zažehnutí elektrickým proudem přes odpalovací zařízení. Model je možno osadit motory Klima, také s elektrickými palníky nebo s klasickými zápalnicemi. Více informací o raketových motorech naleznete v přehledu raketových motorů.

Odpálení pomocí odpalovacího zařízení (motory elektrickými palníky) je bezstarostné a bezpečné - stojíte pár metrů od rakety.

Doporučené motory:

• C6-0; A6-4 (235m / první let)
• C6-0; B4-4 (300m)
• C6-0; C6-5 (400m)
• D9-0; C6-5 (540m)

Ucpávka výmetu

Vatová ucpávka výmetu je vyrobena z nehořlavé tkaniny, jejím účelem je zabránit poškození (propálení) padáku od výmetu motoru.

Odpalovací rampa a odpalovací zařízení

Nářadí pro sestavení

Pro sestavení modelu budete potřebovat: nůžky, tužku, brusný papír, brusný blok, modelářský nůž, lepidlo univerzální, lepidlo na plasty a akrylové barvy pro případné barvení. Pro pohodlné řezaní a ochranu stolu při sestavení doporučujeme pracovní podložku.

Měření výšky letu

Dosaženou výšku letu rakety můžete změřit pomocí digitálního výškoměru, který se vloží do rakety. Pro měření výšky ze země můžete využít sextant.

Specifikace

Manuály

• Klima Sagitta Kit
  https://www.astramodel.cz/manualy/B/Bauanleitung Sagitta.pdf

Videa

• Klima Sagitta Kit
