Obsah balení

Balení obsahuje: 3 tubusy ( na sestavení plné velikosti ), plastovou špici, stabilizátory, padák, obtisky, držák motoru, návod CZ, manuál EN, DE, FR, IT, SP.

Charakteristika

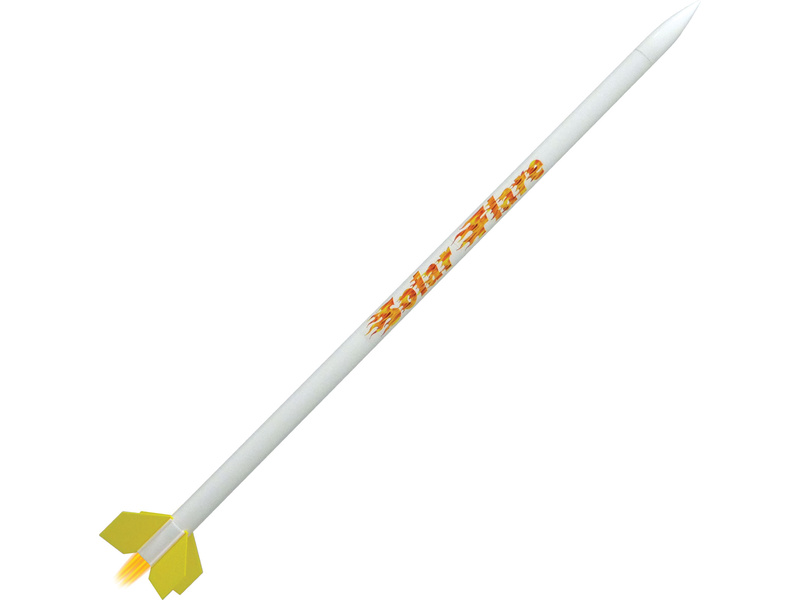

Model rakety Klima Solar Flare je na raketové motory řady B - D. Díly modelu Solar Flare Quick se jednoduše spojí s tubusem rakety, model je dodáván s padákem pro bezpečné přistání. Solar Flare je dlouhá 1,5 m na 4 motory. Všechny plastové díly jsou vyrobeny z vysoce odolného ABS. Držák pro 4 motory je součástí balení. Létá do výšky až 470 m.

V balení je držák pro 4 motory, do kterého lze použít celou škálu motorů. Vzhledem k nízké hmotnosti může být raketa provozována již s motory řady B. Přestože jde o velkou raketu o průměru 50 mm, její sestavení je jednoduché. Hotový díl stabilizátorů z ABS se jednoduše nasune na tělo rakety, do spodní části se nasune sestava držáku motorů a na horní část se nasadí hlavice.

DŮLEŽITÉ: Pro start modelu rakety opatřenou více motory se doporučuje používat Bleskovice s Pyrolepou, které zajistí synchronní zážeh motorů. Start rakety se doporučuje na rampě o průměru drátu 6 mm.

Komora výmetu

Model obsahuje speciální komoru výmetu, která slouží k ochraně návratového zařízení (padáku, stuhy), před horkými plyny výmetové slože motoru. Ty prochází labyrintem, ve kterém dojde k jejich ochlazení a na výtokové straně se teplota sníží na přijatelnou mez, při které nedojde k poškození padáku. Není proto nutné použít ucpávku výmetu.

Modely raket

Fáze letu

1. Zapálení motoru - palníkem je zapálena pohonná směs v motoru. Požadovaný směr letu zajistí vodící tyč odpalovací rampy, na které je nasunuta raketa.
2. Tah a akcelerace - raketa je poháněna reaktivní silou raketového motoru.
3. Dohoření pohonné směsi - jakmile pohonná směs vyhoří, začíná hořet zpožďovací směs, která produkuje velké množství kouře. Ten slouží ke sledovaní letu rakety. Rychle se pohybující raketa nyní začíná zpomalovat.
4. Vrchol letu a výmet - po dohoření zpožďovací směsi dochází k zapálení výmetové směsi, která aktivuje návratový systém rakety.
5. Návratový systém - je realizován nejčastěji pomocí padáku, stužky, nebo tzv. heli-blade.

Doporučujeme koupit

Raketu s více motory je možné odpálit více způsoby. Dle způsobu odpálení budete potřebovat různé přislušenství. Způsoby odpálení:

Zápalnou šňůrou

Klasické zapálení přes záplanou šňůru. Budete potřebovat:

• Motory se zápalnicemi
• Bleskovici a samolepící bleskovici (Pyrolepu)
• Zápalnou šňůru
• Odpalovací rampu

Odpalovacím zařízením (sériově)

Bezpečné odpálení elektrickým odpalovacím zařízením, které zažehne elektrický palník a ten přes bleskovici motory se zápalnicemi. Budete potřebovat:

• Motory se zápalnicemi
• Bleskovici a samolepící bleskovici (Pyrolepu)
• Elektrický palník
• Odpalovací zařízení
• Odpalovací rampu

Odpalovacím zařízením (paralelně)

Bezpečné odpálení elektrickým odpalovacím zařízením, které současně přes jednotlivé kanály zažehne elektrické palníky v motorech. Budete potřebovat:

• Motory s elektrickými palníky
• Odpalovací zařízení - Klima Odpalovač Wi-Fi, 5 kanálový
• Odpalovací rampu

Raketové motory

Palníky a ucpávky motorů jsou součástí balení motorů, pokud není uvedeno jinak. Motory Estes jsou opatřeny elektrickými palníky, určené k zažehnutí elektrickým proudem přes odpalovací zařízení. Model je možno osadit motory Klima, také s elektrickými palníky nebo s klasickými zápalnicemi. Více informací o raketových motorech naleznete v přehledu raketových motorů.

Odpálení pomocí odpalovacího zařízení (motory elektrickými palníky) je bezstarostné a bezpečné - stojíte pár metrů od rakety.

Doporučené motory:

• 4xB4-4 (80 m první let)
• 2xC6-5 + 2xC6-P (240 m)
• 2xC6-P + 2xD9-5 (360m)
• 2xD9-7 + 2xD9-P (470m)

Odpalovací rampa a odpalovací zařízení

Nářadí pro sestavení

Pro sestavení modelu budete potřebovat: nůžky, tužku, brusný papír, brusný blok, modelářský nůž, lepidlo univerzální, lepidlo na plasty a akrylové barvy pro případné barvení. Pro pohodlné řezaní a ochranu stolu při sestavení doporučujeme pracovní podložku.

Měření výšky letu

Dosaženou výšku letu rakety můžete změřit pomocí digitálního výškoměru, který se vloží do rakety. Pro měření výšky ze země můžete využít sextant.

Specifikace

Manuály

• Klima Solar Flare Quick Easy Kit
  https://www.astramodel.cz/manualy/B/Bauanleitung Solarflare.pdf

Videa

• Klima Solar Flare Quick Easy Kit
