Obsah balení

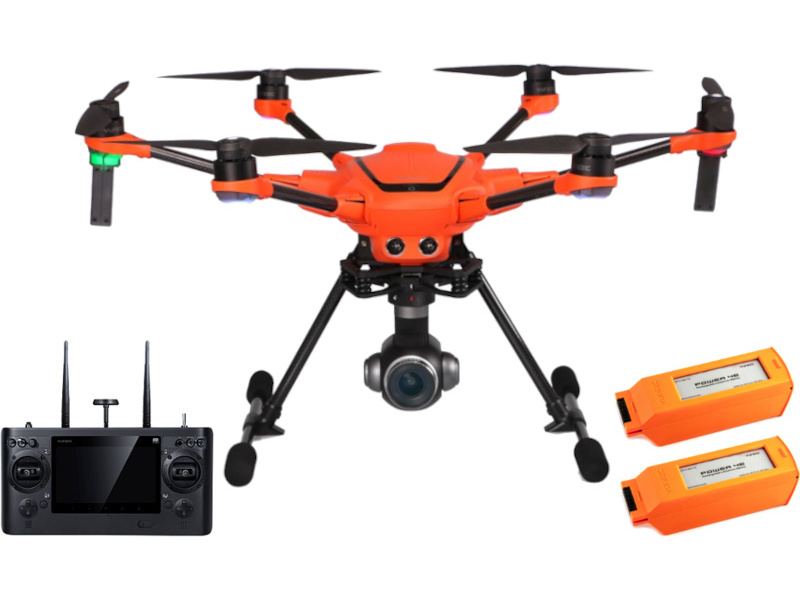

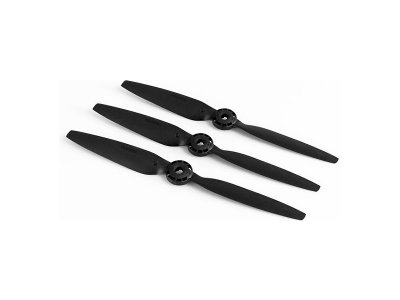

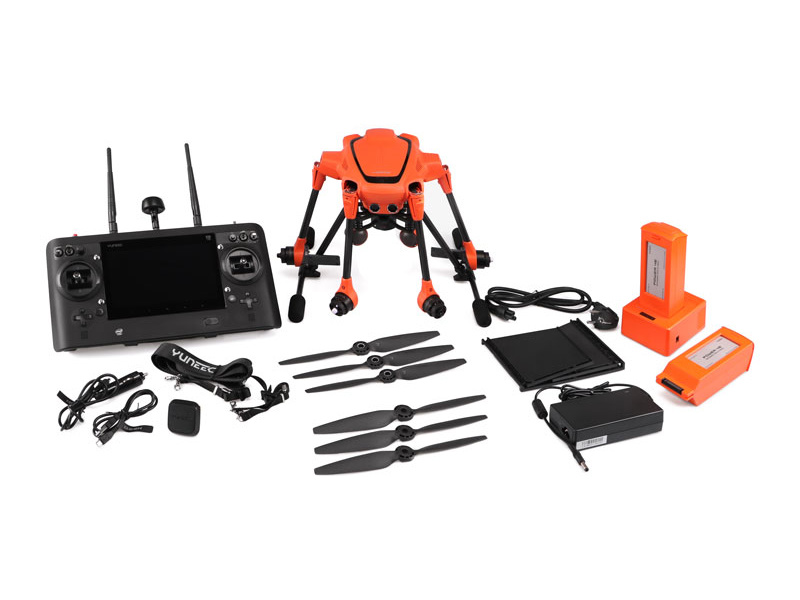

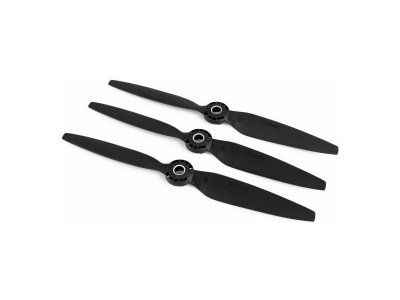

Obsahem balení je sestavený dron Yuneec H520E s kamerou E90x, vysílač ST16E, 2x pohonný Li-ion akumulátor 4S 15.4V 6200mAh, Li-ion akumulátor 3.7 V 8700 mAh do vysílače, nabíječ, síťový zdroj pro nabíječ, sluneční clona, popruh na krk, adaptér do auta, sadu vrtulí, 2ks náhradní vrtule A, 2ks náhradní vrtule B, návod k použití CZ, manuál EN, DE, FR, ES, IT.

ASTRA je oficiální smluvní distributor produktů Yuneec

Jak poznáte zboží z oficiální ASTRA distribuce?

• Zboží má samolepku Astra
• Obsahuje CZ/SK Astra manuál
• Všechna sériová čísla jsou evidována

Provozní příručka zdarma k dronu z distribuce ASTRA

Provozní příručka je nezbytnou součástí dokumentů k získání licence, pro komerční použití dronu.

Jak získat provozní příručku zdarma?

• Zaslat e-mail s požadavkem na info@astramodel.cz
• Uvést typ dronu a SN (sériové číslo dronu)
• Po ověření SN Vám bude e-mailem zasálána provozní příčka ve formátu .docx
• Provozní příčka je poskytována v českém jazyce

Charakteristika

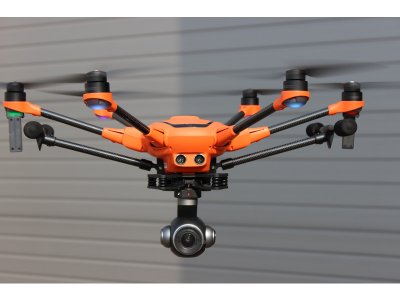

Profesionální dron Yuneec H520E, pro komerční použití. Podpora plánovacích misí s automatizovaným letem, pro 2D/3D mapování a fotogrammetrii. 6-ti rotorové uspořádání pro maximální bezpečnost, zatahovací podvozek, sklopné ramena a rychlé nasazení vrtulí, pro snadný transport. Nový OFDM modul s dosahem Wi-fi video signálu až 3.5 km. Špičkový ovladač ST16E s integrovaným 7" displejem a systémem Android. Nový 30-pinový X-konektor pro volitelné kamery. Baterie s vyšší kapacitou 6200mAh a přibližnou dobou letu 25 min.

Model H520E byl vyvinut pro inspekce, mapování objektů s nejvyššími standardy a profesionální záběry. Důraz byl kladen na dlouhou dobu letu, bezpečnost a flexibilitu. Jedná se o špičkový profesionální dron s novým designem, se spolehlivým přesným kompasem, stabilním a přesným letem a řadou bezpečnostních prvků. Díky tomu je H520E dokonalým dronem pro profesionály a ambiciózní soukromé uživatele.

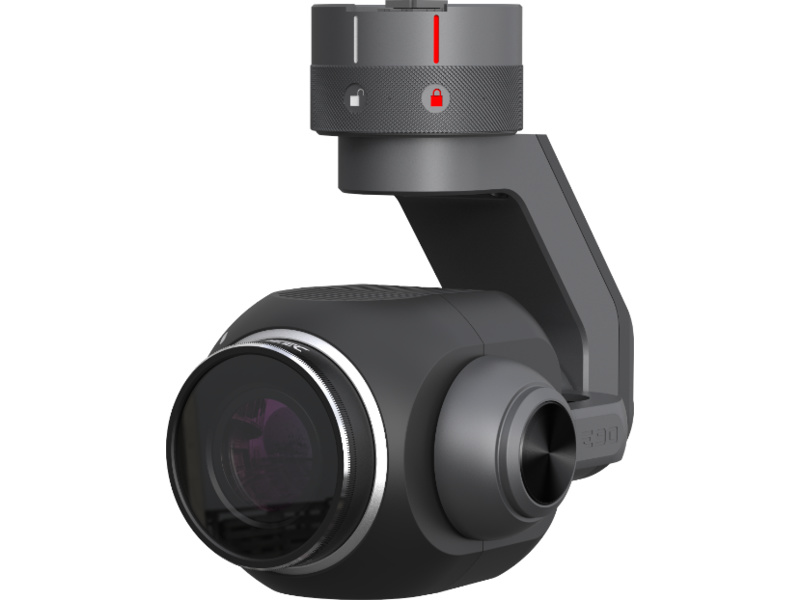

Kamera E90X s 3-osým gimbalem, pořídí špičkové 4K video a dech beroucí fotografie. Snímač poskytuje výjimečný dynamický rozsah a výborný poměr signálu k šumu. Dokonale vyladění gimbal s přesností +/- 0,02 °, zajistí perfektně ostrý a stabilizovaný obraz za všech okolností. Kamera E90X využívá 20Mp 1" CMOS senzor a výkonný H2 čip pro zpracování.

Digitální Zoom

Funkce přiblížení umožňuje uživateli digitálně přiblížit a oddálit obraz, pomocí gesta dvěma prsty na obrazovce ovládací stanice ST16E. Kamera umožňuje až 8x digitální zoom, přičemž 4x zoom je bezztrátový.

Optika kamery E90X

Kamera E90X využívá snímač CMOS s vysokou clonou o úhlopříčce 1 palce, který dokáže zachytit statické snímky s rozlišením 20 megapixelů. Kamera E90X s ekvivalentem ohniskové vzdálenosti 23mm, poskytuje širokoúhlý obraz pomocí systému celoskleněných čoček s nízkým zkreslením a minimálním rozptylem čoček. Objektiv lze osadit ND filtry 40.5mm pro maximální flexibilitu použití a výborné záběry.

Snadná výměna kamery

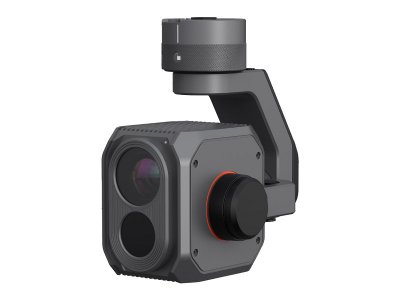

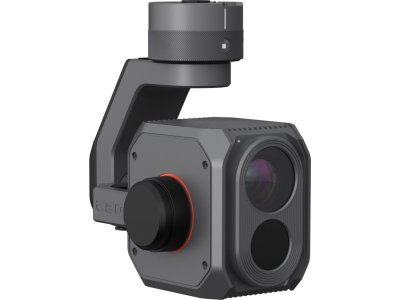

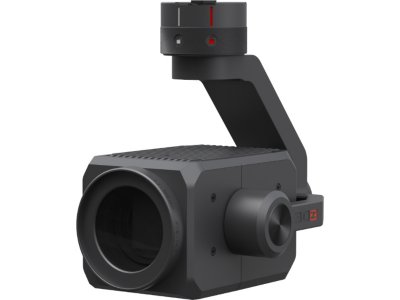

Kameru můžete jednoduše vysunout během vteřiny a zasunout jinou kameru, kterou budete potřebovat, jako například kameru se optickým zoomem E30ZX nebo termokameru E10TX.

Gimbal

Kamera je upevněna na 3-osém gimbalu, vyladěným s přesností +/- 0,02°, který zaručuje perfektně ostrý a stabilizovaný obraz. Gimbal má rotaci -+165° v ose Yaw a klonění +3° až -90°.

Kamera je vybavena novým X konektorem, kompatibilní s dronem H520E.

Vlastnosti kamery E90

• Rozlišení videa 4K 60 snímků za sekundu
• Rozlišení fotografií 20 megapixelů
• Až 8x digitální zoom
• Digitální přenos živého obrazu s rozlišením 720p HD
• Plné ovládání kamery pomocí vysílače ST16E
• 1 "snímač CMOS
• Kompatibilní s dronem H520E

Ukázka fotografií

Upgrade CPU

Dron je vybaven větší pamětí a výpočetním výkonem, pro plánovací mise a neustále se vyvíjející aplikace. Dron je díky výkonnější elektronice také připraven na budoucí přídavná zařízení (například RTK).

Modul OFDM

Novým OFDM modul umožňuje spolehlivý přenos Wi-Fi video signálu až na vzdálenost 3.5 km.

Bezpečné upevnění akumulátoru

Nový 12-pioný konektor baterie poskytuje bezpečný přenos proudu do dronu. Konektor má vyveden každý článek zvlášť, namísto dosavadního silového konektoru s celkovým vyšším napětím. Nový mikrospínač v bateriové loži pro správné zapojení akumulátoru.

Nový X-konektor kamery

Vylepšený X-konektor patice kamery, bezpečně fixuje kameru pod dronem a zároveň umožňuje snadnou výměnu kamery. Konektor nově slouží pro přenos video signálu do OFDM modulu a z něj následně do vysílače ST16E.

Šesti-rotorové uspořádání a maximální bezpečnost

Systém 6-ti rotorů zajišťuje přesný let, a to i v silném větru. Výkonný procesor určuje přesnou polohu zařízení H520E pomocí satelitních systémů GPS, GLONASS a GALILEO.

Vestavěné ultrazvukové senzory umožňují dronu detekovat větší překážky a zabránit kolizím. Model H520E je navíc vybaven redundantním řídicím signálem, funkcí návratu domů a funkcí geo plot.

Zatahovací podvozek

Podvozek dronu H520E můžete po startu zatáhnout. Díky otočné kameře, tak můžete pořizovat úchvatné záběry bez podvozku v záběru, či nutnosti otáčet celý dron.

Pohonný systém

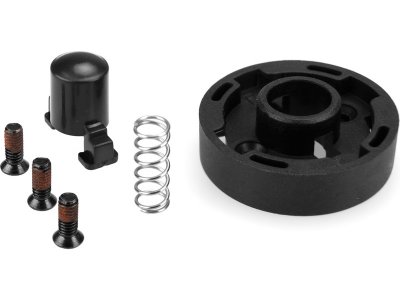

Dron je díky silným motorů a vrtulím s vyšším stoupáním extrémně tichý a stabilní i v silném větru. Sklopná ramena s rychlo-upínacím systémem pro vrtule, umožňuje složení dronu do kompaktní velikosti, pro snadný transport.

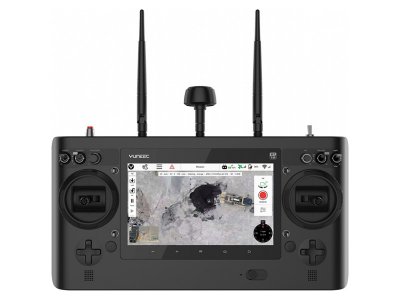

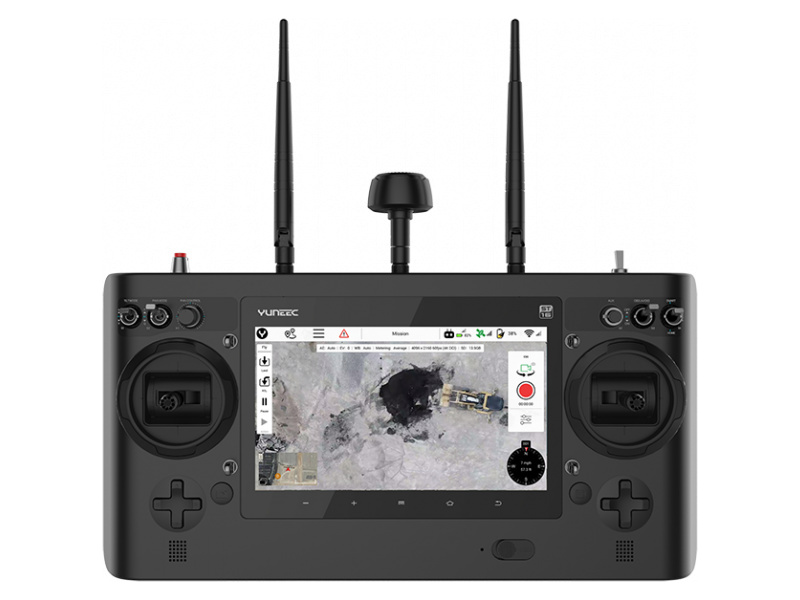

Ovladač ST16E

Nový vysílač ST16E se systémem Android je vybaven rychlým procesorem Intel Quadcore a má tak dostatečné rezervy pro nové výkonné letové aplikace. 7 "displej s nízkým oslněním, vylepšenou dotykovou obrazovkou zajišťuje přesné a intuitivní ovládání modelu H520E. Zobrazuje všechny informace o letu i živý obraz z Vaší kamery v rozlišení 720p HD. Přímo na vysílači ST16E v aplikaci DataPilot ™ můžete nastavit funkce jako jsou plánovací mise, 2D/3D mapování. Tyto funkce následně aktivujete jedním tlačítkem. HDMI konektor na vysílači umožňuje připojení externího zobrazovacího zařízení.

Vysílač má integrovaný nový OFDM modul pro příjem video signálu.

Aplikace DataPilot ™

Přiložená aplikace DataPilot ™ je kompletní softwarové řešení pro práci, která je plně integrována do hardwaru a softwaru H520E. SoftwarePilot ™ umožňuje uživatelům efektivně a důsledně vytvářet orthomapy, 3D skenování, snímání dat o produktech nebo kinematografické pohyby. Výzkumy, konstrukční měření, komponenty BIM, obvodová bezpečnost, rekonstrukce nehody, forenzní snímky, 3D skenování, orthomosaické foto-stehy jsou generovány s přesností a efektivitou přes rozhraní DataPilot ™. Uloženy pro pozdější použití / reflight nebo plánované mimo lokalitu a transportovány do řídícího systému prostřednictvím e-mailu, thumbdrive nebo micro-SD. DataPilot ™ automaticky generuje průzkumné cesty s uživatelem definovaným překrytím / bočním posunem a šrafováním pro přesný 3D nebo velkoformátový obrazový výstup. DataPilot ™ také umožňuje ukládat do paměti mapy od mnoha poskytovatelů map pro přístup v oblastech bez připojení a poskytuje nástroje pro přesné umístění bodů i v oblastech, kde nejsou k dispozici žádné aktualizované mapy.

AplikacePix4Dcapture

Tato bezplatná aplikace H520E Pix4Dcapture je k dispozici v obchodě Google Play. Aplikace nejen uživatelům usnadňuje plánování jejich úkolů, ale také zachycuje obrázky a data ideálním způsobem pro další zpracování pomocí programu Pix4D. Integrací aplikace do dálkového ovládání ST16E umožněno zcela hladké plánování a provádění úkolů.

Více informací o programu naleznete zde.

Vlastnosti H520E

• Profesionální dron
• Nový výkonnější procesor
• Nový Fail-safe design konektoru akumulátoru
• OFDM modul s dosahem videa až 3.5 km (CE)
• Nová 30-pinová patice kamery
• 6 rotorů zajišťuje maximální stabilitu a odolnost vůči větru
• Přesná GPS s nízkou interferencí
• Dobrá viditelnost díky jasně oranžové barvě
• Šifrování videa podle standardu WPA2 s dynamickým heslem
• Software je založen na PX4 kódu
• Přední sonar
• Nový pohonný systém, extrémně tichý let
• Dlouhý letový čas až 25 minut na jeden akumulátor
• Vysílač ST16E s integrovaným dotykovým displejem 7 ", hlasovým výstupem a softwarem DataPilot ™
• Plánování misí na počítači nebo na ST16E, offline mapy k dispozici
• Plánovací mise, 2D/3D skenování, ortomomapy a další
• DataPilot ™ automaticky vygeneruje letovou trasu, která má být naskenována, včetně počtu potřebných akumulátorů pro let
• Úlohy mohou být uloženy pro jakékoli opakování stejné letu (např. časové snímky)
• Zatahovací podvozek

Doporučujeme koupit

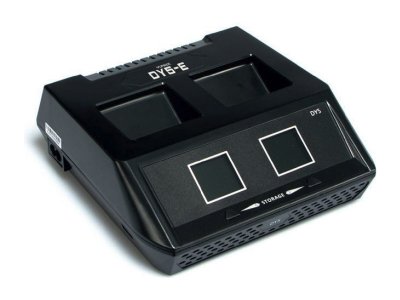

Duální nabíječ DY5E

Nabíječ DY5E umožňuje nabíjení dvou akumulátorů současně a to až proudem 6A. Je vybaven dvěma přehlednými displeji pro každou baterii zvlášť, kde můžete vidět jednotlivé napětí článků, dobu nabíjení, procento nabití a také kolik se do baterie již dobilo. Nabíječ je vybaven funkcí Storage, která umí baterie nabít / vybít na skladovací napětí. Správné nabíjení a údržba akumulátorů je nezbytné pro jejich maximální životnost. Setový nabíječ neobsahuje funkci Storage.

Specifikace

Manuály

• Yuneec H520-E, ST16E, E90x, OFDM, 2x aku EU
  https://www.astramodel.cz/manualy/U/User-Manual-4818428.pdf
